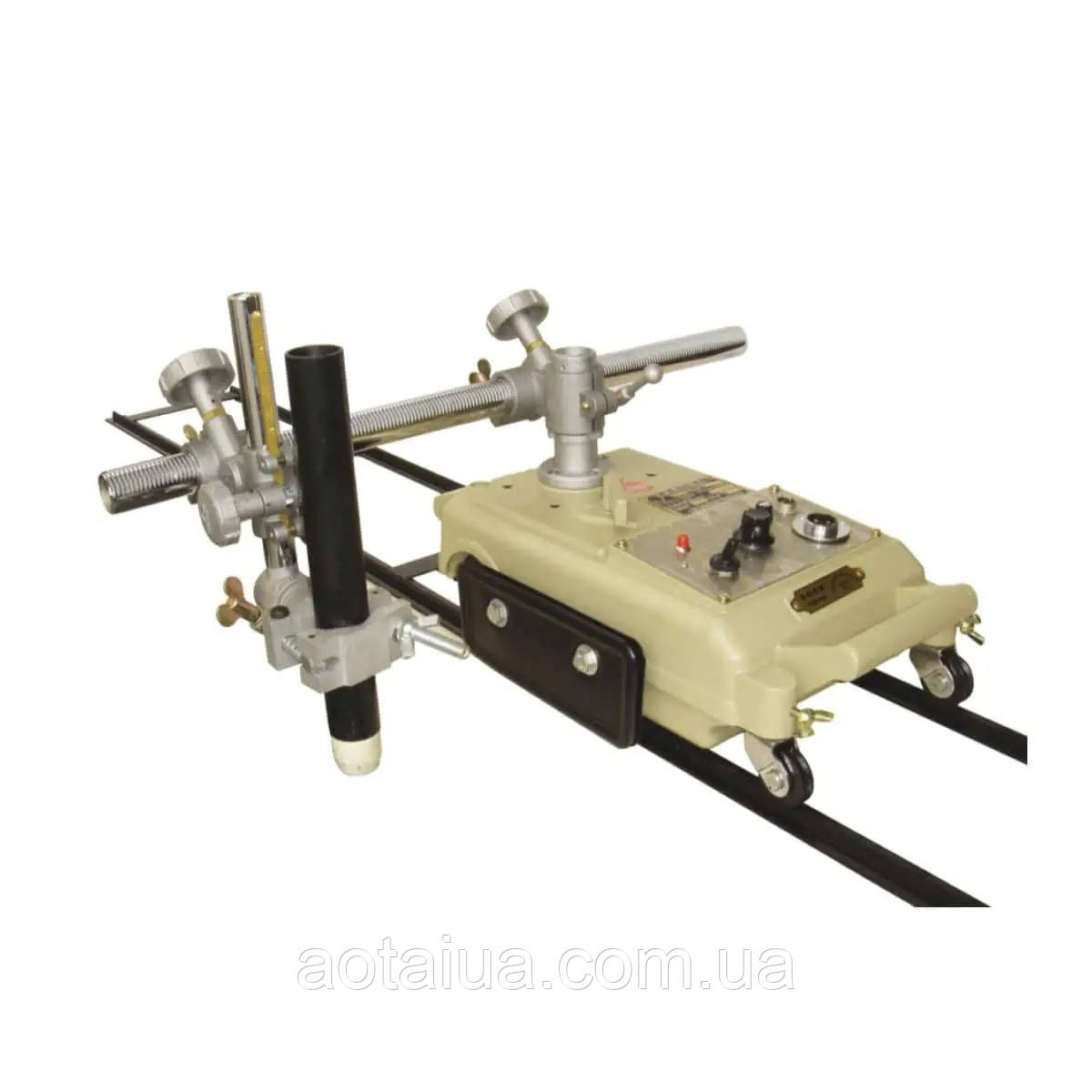

Система механізації AOTAI CG1-30K для плазмового різання листового металу

Найбільша ефективність використання машини СG1-30K досягається у роботах, пов'язаних з необхідністю виконання великої кількості однотипних прямолінійних розрізів листового металу. Наприклад, машина СG1-30K дозволяє значно підвищити продуктивність праці при виготовленні і підготуванні під зварювання листів обшивки резервуарів, суднових корпусів, розкрої листів металу на смуги при виготовленні зварних балок, розкрої листів стали на металобазах. Рекомендується для використання у суднобудуванні, мостобудуванні, виробництві будівельних металоконструкцій, ємностей, енергетичного обладнання.

Корпус машини виготовлений з високоміцного сплаву алюмінію, має сучасний ергономічний дизайн. Для захисту від впливу високої температури плазмового струменя корпус оснащений подвійним металевим екраном з тефлоновим покриттям.

Несучий візок машини оснащений системою сервоприводів, які розподіляють тягове зусилля двигуна рівномірно на всі 4 колеса. Машина приводиться в рух серводвигуном постійного струму, швидкість обертання якого може регулюватися і контролюватися системою цифрового управління. Сервомотор моделі ZYT261 потужністю 24 W має малі розміри і хорошу довговічність. Двигун має можливість обертатися у прямому і зворотному напрямку. Установлення та зміна швидкості переміщення візка у межах 50-4500 мм/хв здійснюється за допомогою відповідних кнопок на панелі управління. Зміна напрямку руху і зупинка машини виконується за допомогою трипозиційного перемикача.

Включення та вимикання плазмотрона виконується автоматично при пуску або зупинці руху каретки.

Для кріплення плазмотрона використовується консоль зі затискним пристроєм, яка дозволяє позиціонувати плазмотрон по лінії розрізу, регулювати висоту установлення плазмотрона над поверхнею металу, а також змінювати його кут нахилу для зняття фаски на кромці різу у межах ±45°. Додатковий циркулярний пристрій, що монтується на консолі, дозволяє виконувати радіальні розрізи радіусом від 200 до 2000 мм.

Технічні характеристики пристрою CG1-30K:

Кількість різаків -1.
Швидкість - 50-750 мм/хв.
Товщина металу, що розрізається - 6-100 мм.
Живлення АС220 В/50 Гц.
Діаметр кругів, що вирізуються - 200 - 2000 мм.
Вес - 16 кг.
Габарити4 - 70х230х240 мм.
